疊壓供水設備之無負壓生成型工作原理

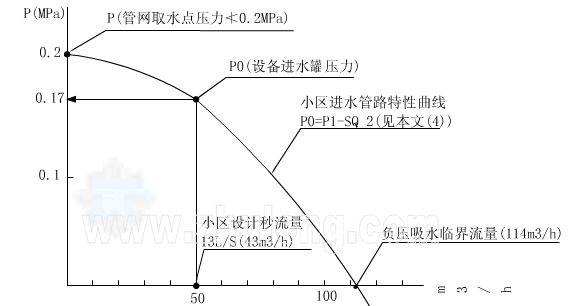

　　無負壓變頻供水設備以智能控制的手段使水泵在限定流量下運轉，使水泵出水量不會大于自由流出流量則根本不會產生負壓，而不是產生后再去消除。該類設備工作原理可用下圖說明。

　　現到當滿足用戶所需最大流量13m/S時，進水口之壓力P0為0.17MPa。將此點作為水泵調速的流量控制點，控制水泵在運轉事故等任何時候均不會超過控制流量出水，則根本不會產生負壓，而使管路水流保持連續流態。

　　還可以看到，水泵在控制流量下從管網中的最大取水量為43m3/h，而管路自由流入水池時的流量可達到114m3/h。顯然，前者對管網壓力的影響會更少。

不可忽視“瞬變流”對管網的沖擊

　　對“無負壓給水”這一約定俗成的稱謂尚無規范和準確的定義。如果以“無負壓”即“無吸程”來解釋，是指水泵或設備不會在負壓下抽水，即無負壓變頻供水設備不會比管網取水管向水池放水的流量大。因此，管網有能力向小區供水時就無理由用“水池”而禁用“無負壓設備”孰不知，承擔著向社會程供生活必需的公共產品的責任人——管網一方，最為擔心的是五花八門的設備與管網直接連接后會對管網安全產生不良影響。

例如“瞬變流”對管網的沖擊。密閉的壓力輸配液體的長距離管路中，瞬間產生負壓的現象是常見或不可避免的。例如，流量，流速，瞬變，旋渦流中心、十字連接管流量分配突變，T型連接時水射器原理，文丘里管效應，虹吸或高差跌落、管網流速圖上流束尖峰等環境下都會有“負壓”生成，其中因瞬變流產生的拉斷——彌合水錘是危害管網安全的大敵。

“水錘”可產生的超常壓力，以及由于負壓、氣囊、氣阻、振蕩、沖刷管壁等現象不僅會影響管網安全運行，而且會產生影響水質的“赤水”“混水”出現。所以對于管齡長、無內防腐襯里的陳舊管路，還是應慎用直接抽水的設備。對于無負壓類設備，應該要求它具有抑制和消除瞬變流態的對策。

由于對瞬變流沖擊的監測，試驗和定量分析是很因難的事情，因此要提出合理的具體的技術指標和檢測方法，還有待深入地研究，但起碼要求準用的無負壓變頻供水設備工作原理清楚并有理論上的說服力，對于忽視“瞬變流”存在的“無負壓給水設備”，有理由持保留態度。
